SSDの取り付け方

最近SSDが安くなってきたので、MagicEyeでも使うようになりました。
ノートパソコン(FMV LifeBook MC630)はすでに換装してすこぶる快適になりましたが、ノートの場合は、元が2.5インチHDDなので、取り付けはそのまま交換で済みます。
しかし、デスクストップの場合は簡単には行きません。ほとんどのケースは2.5インチベイを持ってないからです。

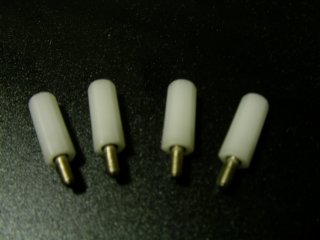

図1.基盤用スペーサー(15mm)
(テイシン電機 ジュラコンSJB-315)
手っ取り早い方法は、2.5インチ用変換マウンターを購入すればいいのですが、取り付けるためだけに結構な出費(400円~程度)が必要ですよね。
そこで、新発見(?)と言うほどではありませんが、私みたいな回路屋さんは必ずと言って良いほど持っている「プリント基板用スペーサー」(図1)が利用できないか試しました。
ちょうど、2.5インチHDDやCD(DVD)ドライブ、FDDなんかは、ISOネジ仕様なので、ちょうどぴったりです。

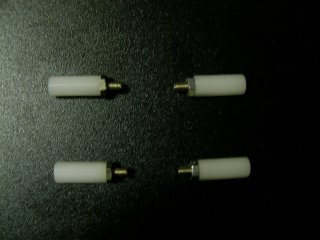

図2.ナットでかさ上げ

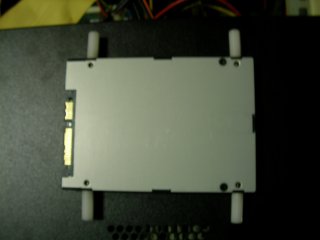

図3.SSDに取り付けた状態
ちょうど、15mmのスペーサーが3.5インチベイに合いそうです。ただ、サイズが微妙に小さいので、厚さが薄め(2mm厚)のナット(又はワッシャーを数枚)でかさ上げします(図2)。
この辺は、ベイの大きさで若干調整・・・
(テイシン電機では、SJB-3○○という型番で1mm単位でスペーサーを扱っているみたいですが、実際にSJB-316とかSJB-317が手に入ればその方がいいと思います)
それをSSDに取り付け(図3)ます。

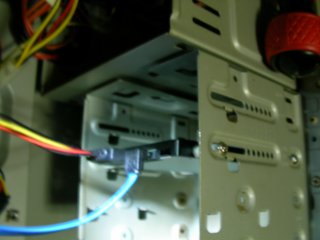

図4.ケースの3.5インチベイに組み込みました
あとは、それを3.5インチベイにISOネジで固定すれば完成です。
約30円×4=120円でマウンタを買わずに済みました。(厳密にはワッシャー代も必要)
