MediaWizにリセットスイッチを付ける

私はよくMediaWizを使っているのですが、変なAVIファイル（コーデックが原因？）を再生すると
たまにMediaWiz本体がお飛びになります。
その度電源コンセントを抜き差ししているのですが、TVの裏に廻るのが面倒になり、何とか本体だけをリセットできないかと思って、MediaWizの蓋を開けたら、「RST」とシルク印刷されているところがありました。
だったら、ここにSWを接続すれば・・と思ったのが今回の改造です。

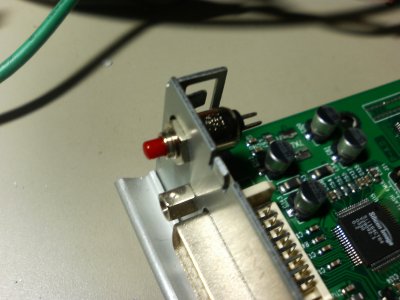

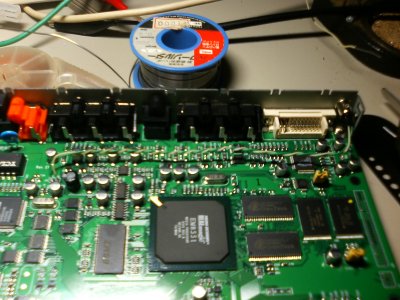

まず、SWの取り付け位置ですが、正面には配置できそうに無いので、裏に何故か穴が2箇所空いていたのでそこに取り付けました。（右手を回して入れて押せるように、裏から見て左側に取り付けます）


図１．SWの取り付け位置

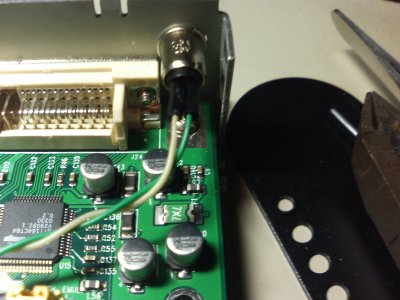

配線は、半田付けして、スミチューブでカバーします。


図２．SWの配線

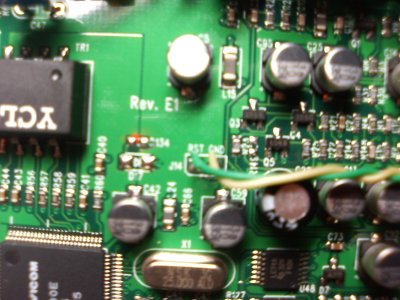

基板側は、J14のRSTとGNDへ接続します。


図３．基板側の配線

全体の配線はこのようになります。（見難いですが、白と緑の撚り線がそうです）


図４．全体配線

これでわざわざ電源の抜き差しをする必要がなくなりました。（リモコンでリセットできるともっと楽なのですが・・）
わりと簡単な改造ですので、特に注意することはありませんが、あくまでも自己責任において行ってください。
（当然の事ながら、バーテックスリンクのサポートは受けられません）
