オルティアルームランプ製作　その２

前回作ったルームランプですが、ちょっと暗いので、秋月さんでミドルパワーLED(max:100mA)を入手したので、これで製作しなおすことにしました。

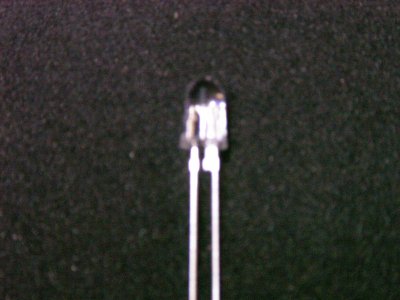

図１．ミドル（ハイ？）パワーLED

図１のようにカソード側が極端に太くなっています。
100mAも流すと放熱をどうするかが問題ですね。

回路図

放熱を考えて、LEDの数は6個にしました。実は今回のロット、VF=4.0Vほどあります。
よって、12Vで使うなら2直(8V)しか方法がありません。（2直//3並）

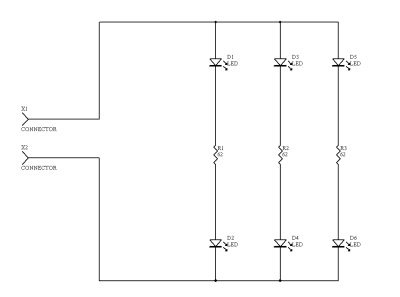

図２．回路図

図では見難いですが、電流制限抵抗は62Ωです。つまり13Vの時80mAを目標に、
R=(13-4-4)/0.08=62
です。14.4Vの時に100mA程度となるようにしました。但し、抵抗は2Wの酸化金属皮膜を使いました。（結構発熱します）

放熱

LEDの放熱はt=0.3の銅版を加工することにしました。これを12mm×12mmの大きさに切って、LEDのカソード側にはんだ付けしました。

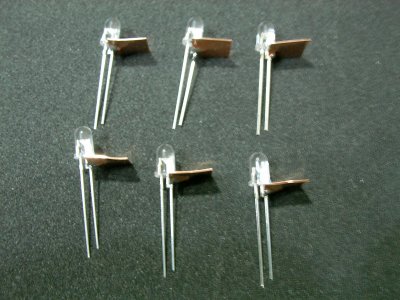

図３．放熱板を付けたLED

放熱板をL字型に曲げて、実装します。
とりあえず、基板が完成しました。

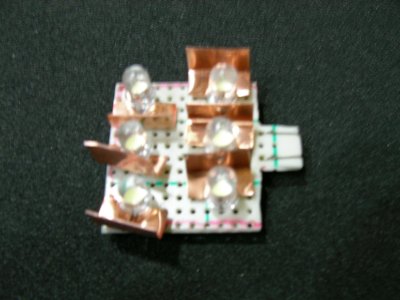

図４．基板（表）

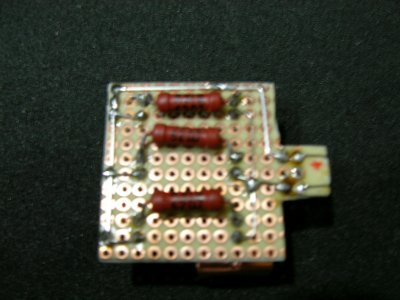

図５．基板（裏）

キレイじゃ無いのが、手作りのご愛嬌です。

その後、組み込んでみました。

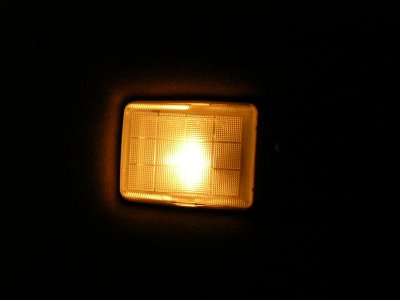

図６．T10(5W)ウェッジ球

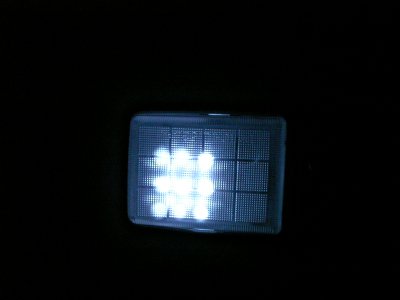

図７．前回製作のLEDランプ

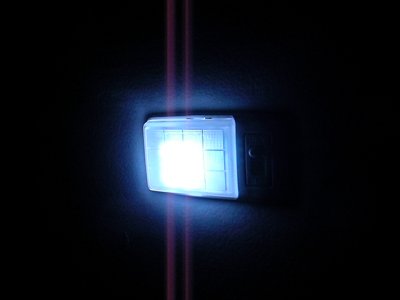

図８．今回製作のLEDランプ

結構明るいです。(^o^)丿
