PWMファンの製作
AD410PVマザーは、CPUファンもケースファンもPWM制御オンリーなので、通常の3PINファンでは回転数をBIOSやアプリでコントロールすることが出来ません。
また、抵抗をかませて電流制限をかけると廃熱したい時に出来なくなり、またマザーが壊れる（？）可能性があります。
そこで3PINファンをPWM化する回路を製作しました。

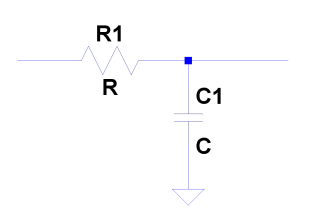

図１．CR積分回路
PWM信号を電圧に変換するには、オーソドックスにCRの積分回路を使います。（図１）
CRの時定数は、PWMの周波数の1/20以下がいいと言われていますので、PWM周波数が30KHzとすると、
(30KHz=)5.3us * 20 = 106us（R=10K、C=0.01u）となります。
但し、PWM信号は+5Vロジック（TTLレベル）のON/OFFなので、このままでは12Vファンをまわすことが出来ません。
よって、この出力をレベルシフターによって、12Vへ変換します。

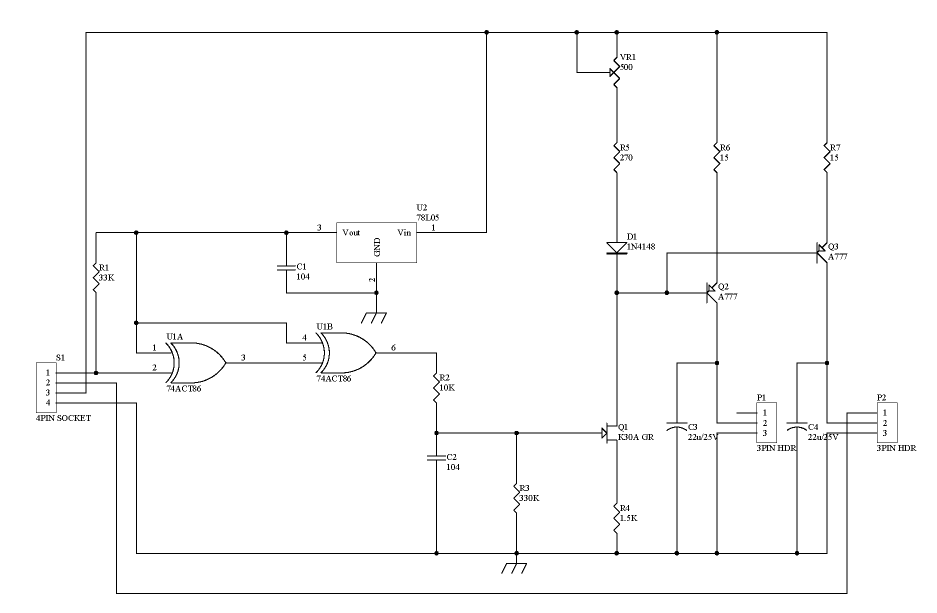

図２．回路図
で、とりあえず図２の回路を設計してみました。CR時定数は、200倍ほど（R=10K、C=0.1u）にしています。
ACT86は、TTLインプットのインバータ（HCT04）を持ってなかったので、XOR（86）で代用しました。
K30A(GR)でレベルシフトします。J-FETを使ったのは、入力インピーダンスが高いのと、バイアス回路が簡単になるからです。
このままでは、レベルが反転していますので、電流増幅も兼ねてA777で増幅させます。A777が2個あるのは、ファンを2個並列で回す為で、ファンが1個の場合はQ2は不要です。
K30Aのドレイン（A777のベースバイアス）にD1が付いているのは、ゲインを下げる目的と、A777へのバイアス（FANへのオフセット電流）を兼ねています。
なお、本回路はファンの回転数もマザー側へスルーさせる為、あえて非反転型としてあります。（A777のコレクタに付いている22uは回転パルスを安定させるため）

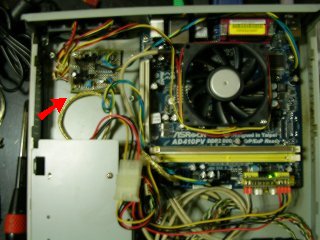

図４．基板をケースへ取り付けた

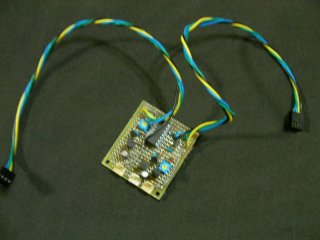

図３．PWM変換基板
基板には2回路（ケース用、CPU用）を組み込みました。出力トランジスタA777は、ケース用2個、CPU用1個です。
表１．レベルと回転数の関係
| レベル |
CPU
(2000rpm) |
CASE
(5000rpm) |
| 1 | 1303 | 1678 |
| 2 | 1389 | 2067 |
| 3 | 1614 | 2922 |
| 4 | 1822 | 3684 |
| 5 | 1948 | 4237 |
| 6 | 1994 | 4708 |
| 7 | 1994 | 4842 |
| 8 | 2017 | 4985 |
| 9 | 2017 | 4985 |
| 10 | 2017 | 4985 |

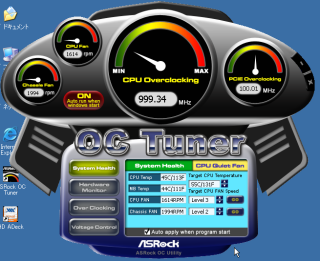

図５．ASRock OC TUNERで確認
とりあえず、ASRockのOC Tunerでファンをコントロールしてみました。
表１のようにレベル6以上で飽和するようです。もう少しゲインを下げないといけないかも知れません。
