メインマシンリプレースその2

メインマシンのマザー(ASUS M2N-VM DVI)のBIOSアップデート失敗(0312->0809にアップデート中に落ちた)で、 起動できなくなり(電源入れてもすぐに切れる状態・・)マザーを交換する事にしました。

交換するにあたっては、現状のハードウェアRAID(NV-RAID)を維持しなくてはならないので、なるべく同じチップセット(GeForce7050+nForce630)のマザーを探したのですが、 この辺(岐阜近辺)では全く売っていない状態で(7050どころかnVidiaのチップセットマザー自体売っていない)、いまさら7050も買う気もしないので、サーバーに使っていた7025+630のマザー(Gigabyte GA-M68SM-S2)を流用することにしました。
とりあえず、nForce630なら現状のNV-RAIDが動くだろうという推測です。

その際に問題になるのが、現状のサーバーのマザーをどうするか、ですが、幸いにも(?)BIOSのアップデートに失敗したAtomマザー(Intel D945GCLF2)が あったので、それを使うことにしました。
私はIntelマザー初めてだったので、CD-ROM内のアプリケーション(確か、Intel Integrator Assistantというやつ)からBIOSを更新したのが運の尽き。
てっきりGigabyteの@BIOSや、ASUSのAsus Updateと同じモノだと思って使ったのですが、どうもOEM用のツールだったらしく、SMBIOSの部分も書き換えられて、 「The AA number has not been programmed on the system. Preess the Enter key to continue.」が出るようになり、Enterキーを押さないと起動できなくなりました。
色々Googleって見ましたが、同じ目に合った人がたくさんいるみたいで安心(?)しました。結局、なにをしても元に戻らないので、放っておきましたが、海外のBBSに 「キーボードを接続しないで起動するとOK」(もちろん英語で)と書いてあったので、試しにやったらOK。これはもう「サーバー用だな」と、思って取っておいたのが、今ごろ 役に立つハメに・・・。

サーバーマザーのリプレース

サーバー用ケースはマイクロタワーなので、MicroATX以下しか入りません。マザーによっては、結構、配線(コネクタに挿すの)が厳しかったですが、MiniITXだと余裕で配線できました。

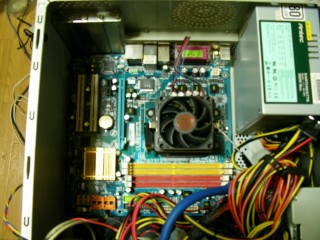

取り外す前のMicroATXマザー
結構ぎちぎち。

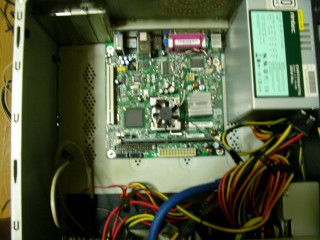

入れ替えたMiniITXマザー
なんかスカスカです。

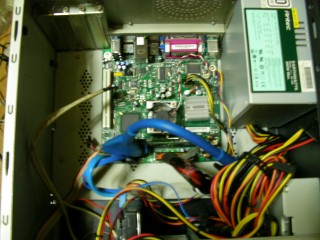

配線したMiniITXマザー
余裕で配線できます。

表1.サーバーのスペック変更
現サーバーマシン --> 新サーバーマシン
CPU Sempron LE-1150 Intel Atom330
M/B Gigabyte GA-M68SM-S2 Intel D945GCLF2
MEM ADATA PC6400-1G x 2 ELIXIR PC6400-2G x 1
HDD1 WD WD5000AACS <--
HDD2 HGST HDT725050VLA360 <--
DVD-R PIONEER DVR-108 <--
P/S Antec EA380(380W) <--
Cn'Q ON -
OS WindowsXP Professional(SP2) WindowsXP MediaCenterEdition2005(SP3)
消費電力 54W 42W

消費電力が42W(アイドル時)に・・
Atom330は消費電力が大きいと言われていますが、デスクトッププロセッサに比べると小さい方ですね。 C7よりは大きいですが、パフォーマンスを考えると結構良いかも。

メインマシンマザーのリプレース

メインマシン用ケースはミニタワーなので、MicroATXなら余裕で入ります。

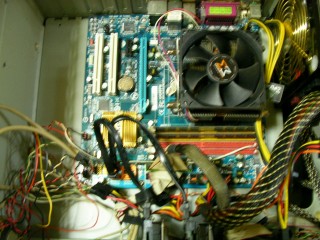

入れ替えたMicroATXマザー
あまり変化なし。

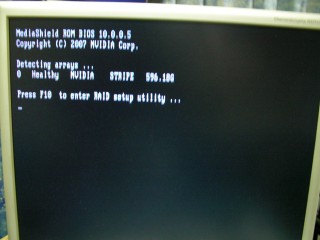

BIOSでRAIDを設定して起動
Arrayが復活、よかった・・。

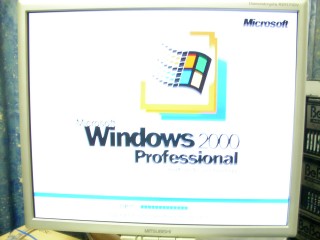

当然Windows2000も起動
この後、ドライバーの再インストール。

7025って7050の下位コンパチなので、ドライバーのインストールが不要かと思ったけど、そうじゃないんですね。(マザーベンダーが違うからか?)
とりあえずインストールは終わって、SXGAではOKだった表示がUXGAでまたNG。結局7050の根本的な不具合は同じか・・・。
以前のようにUXGAのまま、他のPCからVNCで接続してビデオタイミングを変更して表示するようになりました。

表2.メインマシンのスペック変更
現メインマシン --> 新メインマシン
CPU Athlon X2 5000+ BlackEdition <--
M/B ASUS M2N-VM DVI Gigabyte GA-M68SM-S2
MEM Trancend PC6400-1G x 2 <--
HDD1 HGST HDP725032GLA360 <--
HDD2 HGST HDP725032GLA360 <--
DVD-R TEAC DV-W516E <--
P/S 鎌力弐(500W) <--
Cn'Q ON <--
OS Windows2000(SP4) <--
消費電力 65W 63W
基本的にマザーのみ変更。
7025にして若干消費電力が小さくなったけど、誤差のうちですね。
但しGigabyteのマザーはBIOSでCPUの倍率変更できないので、BlackEditionのCPUの意味無し・・。(;_;)
